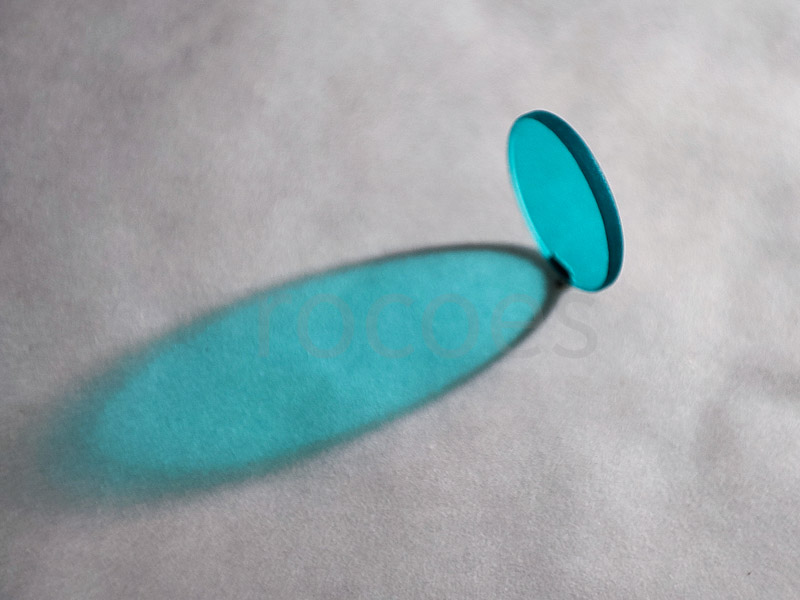

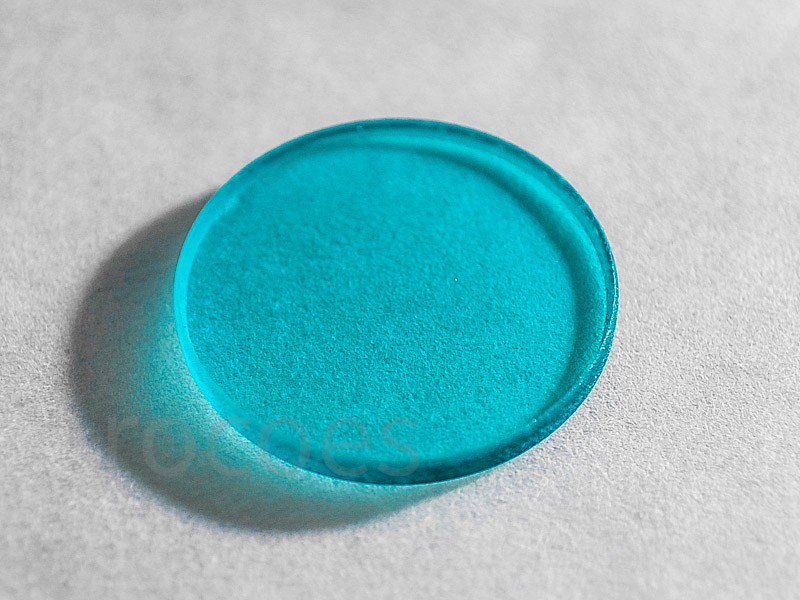

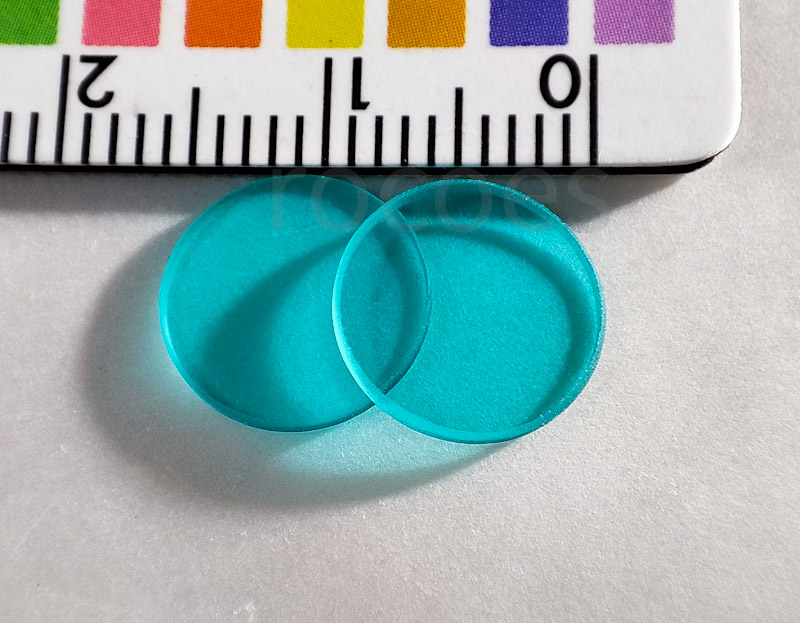

紅外吸收片 / 吸熱玻璃 (IR Absorbing Filters / Blue Glass IR Absorbing Glass)
紅外吸收片（通稱吸熱玻璃、紅外線吸收濾光片、藍玻璃紅外吸收片或 IR Absorbing Glass）係採用特殊金屬離子摻雜之光學玻璃材料製作之精密光學過濾元件，專為高效率吸收近紅外線熱輻射（IR）與波長干擾、同時維持可見光高穿透所設計。
功能說明:
基材於高溫玻璃熔煉過程中添加特定銅離子等顯色吸收配方，利用分子固有光學吸收特性，精準吸收 700–1100 nm 及更遠之紅外線波段，並使可見光波段（400–650 nm）保持優異之光學穿透率。由於係採用材料自體物理吸收機制（Absorptive Filtering），相較於干涉型熱鏡（Hot Mirrors），具備「全方位入射角度無光譜漂移（無藍移現象）」與「表面極低紅外反射（避免紅外雜散光反射回光路產生二次重影）」之關鍵光學優勢。能有效修正 CMOS 及 CCD 數位感光元件之紅外色偏現象，並可作高功率照明燈具之吸熱隔熱屏障。產品經切片、雙面精密拋光與化學強化處理，具備優異之光學平坦度與化學穩定性。
應用領域:
工業自動光學檢測（AOI 機器視覺影像系統）、數位相機與視訊鏡頭紅外截止濾片模組、高功率投影與照明系統之隔熱保護視窗、醫療光學檢測儀器、車載鏡頭及色彩計量分析光路。

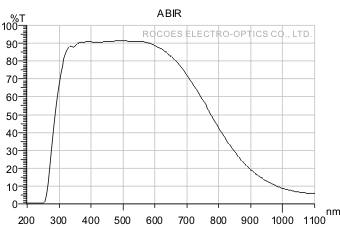

ITEM NO: ABIR
光學特性:
Tave>80% @ 400-580nm
Tave<5% @ 900-2500nm
可供應材質、厚度及尺寸:
吸收型濾片: 3mm
耐熱: 1.1mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃

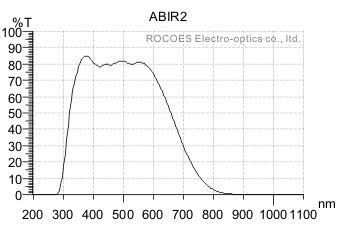

ITEM NO: ABIR2
光學特性:
Tave>70% @ 400-570nm
Tave<5% @ 850-2500nm
可供應材質、厚度及尺寸:
吸收型濾片: 3mm
耐熱: 1.1mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃

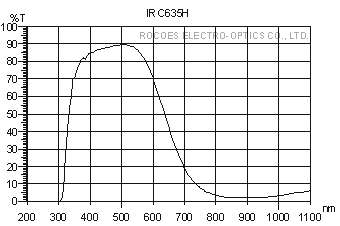

ITEM NO: IRC635H
光學特性:
T50%=635 +/-10nm
Tave>80% @ 400-550nm
Tave<5% @ 800-1000nm
可供應材質、厚度及尺寸:
吸收型濾片: 0.7mm
方形: 8x8 - 50x50mm
圓形: Dia8 - 50mm
最高安全溫度:
吸收型濾片: 100℃

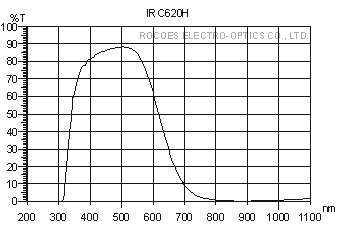

ITEM NO: IRC620H
光學特性:
T50%=620 +/-10nm
Tave>80% @ 400-530nm
Tave<5% @ 800-1000nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.0mm
方形: 8x8 - 50x50mm
圓形: Dia8 - 50mm
最高安全溫度:
吸收型濾片: 100℃
ITEM NO: IRC610H
光學特性:
T50%=610 +/-10nm
Tave>80% @ 400-550nm
Tave<5% @ 800-1000nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.5mm<
方形: 8x8 - 50x50mm
圓形: Dia8 - 50mm
最高安全溫度:
吸收型濾片: 100℃
參考及注意事項

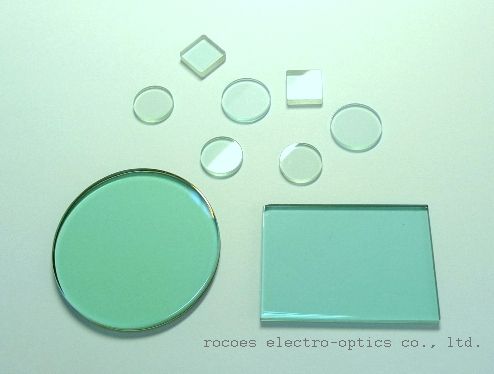

1. 紅外吸收片（吸熱玻璃）提供全客製化加工服務，可依據客戶光路與感光元件規格切削不同形狀尺寸，亦可配合相機與工業攝影機之標準鋁合金螺紋外框組裝（如 M37、M49、M52、M58 等尺寸）。
2. 本產品由玻璃本體吸收紅外線熱能達成濾波效果，於高功率光源照射下玻璃體溫會顯著上升，設計光路機構時建議保留良好之對流散熱空間或風冷機制，以防止熱應力過大導致玻璃破裂。
3. 吸收型光學玻璃之光譜穿透率與紅外線截止深度（OD 值）與玻璃基板厚度成正比，可依客戶指定之穿透率需求微調加工厚度規格。
4. 標示之光譜穿透曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；由於係吸收型光學機制，即使於大角度入射下亦不會產生干涉鍍膜型產品之波長藍移現象。
5. 基板如需提升抗機械衝擊能力，可進行化學強化處理；受限於加工物理特性有最小厚度與幾何尺寸限制，詳細規範請參考強化玻璃技術簡介。
6. 穿透與光譜曲線為生產樣品之實際測量結果，可能隨製造批次不同及玻璃厚度公差而略有微幅變化，但均嚴格符合光譜工程規格驗收標準。
7. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
