鍍膜濾光片 / 分色鏡 (Dichroic Filters / Dichroic Color Filters)

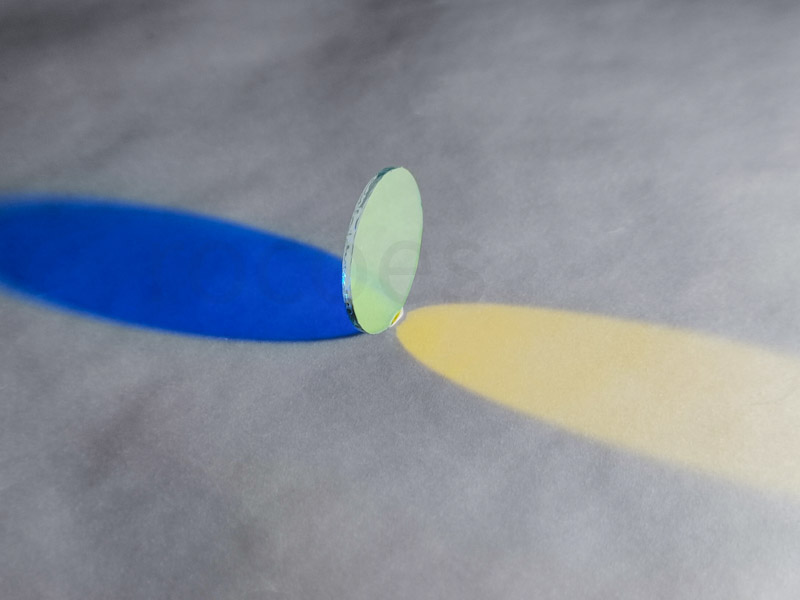

鍍膜濾光片（通稱雙色鏡、彩色濾光片、鍍膜濾色片、干涉型分色鏡或 Dichroic Color Filters）係採用高階真空多層介電質薄膜干涉技術製作之精密光學色彩調控元件，專為精準分割、選擇性穿透與反射特定波段光譜所設計。
功能說明:
運用物理氣相沉積電子槍蒸鍍技術（PVD-EBGE）於高平坦度、高耐熱光學玻璃基板（如 SCHOTT B270、Borofloat 33、Corning EAGLE XG）上精密沉積 21 至 52 層高低折射率交替之光學介電質薄膜。利用精確之薄膜光學干涉原理，能將特定波段顏色光束高效率穿透，同時將其餘波段反射阻隔，展現極高之光學穿透率、陡峭之光譜波長截止邊界與高色彩飽和度。膜層具備優異之高耐熱穩定性（450°C–500°C）、高表面硬度與極佳之抗熱震能力，長時間承受高功率燈源（如高功率 LED、金屬鹵素燈或氙氣燈）高溫照射絕不褪色、變色、龜裂或產生膜層剝落。
應用領域:
演藝舞台效果燈具、建築外牆投光與景觀照明、工業自動光學檢測（AOI 機器視覺色彩分光）、生醫螢光檢測光路系統、影像投影設備及各類光電儀器。
綠色[▽G485/525 ▽G505/545 ▽G505/560]
淺藍[▽B560 ▽B540] 藍色[▽B505 ▽B480 ▽B440]
粉紅[▽P490/585] 紫紅[▽M445/620 ▽M460/635]
▽參考及注意事項

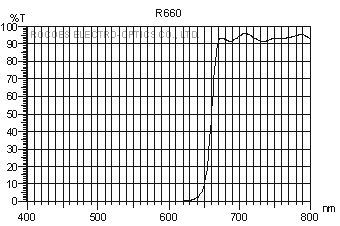

ITEM NO: R660 (深紅色)
光學特性:
T50%=660 +/-5nm
Tave>88% @ 690-700nm
Tave<3% @ 400-620nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

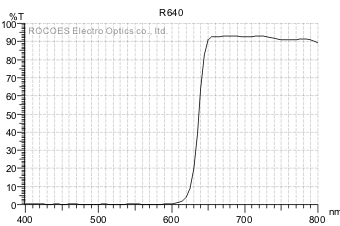

ITEM NO: R640 (紅色)
光學特性:
T50%=640 +/-5nm
Tave>88% @ 670-700nm
Tave<3% @ 400-600nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板:250℃
耐熱: 450℃

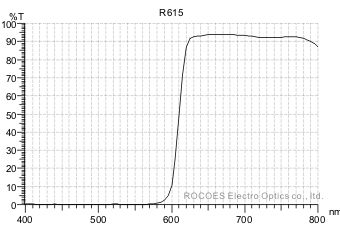

ITEM NO: R615 (淺紅色)
光學特性:
T50%=615 +/-5nm
Tave>88% @ 650-700nm
Tave<3% @ 400-560nm
可供應材質、厚度及尺寸:
青板: 1.1mm>
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

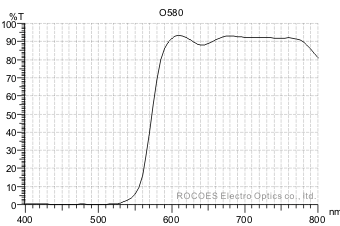

ITEM NO: O580 (橙色)
光學特性:
T50%=580 +/-5nm
Tave>88% @ 620-700nm
Tave<3% @ 400-520nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

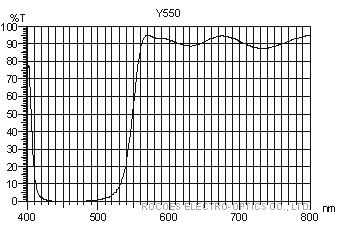

ITEM NO: Y550 (黃色)
光學特性:
T50%=550 +/-5nm
Tave>88% @ 590-700nm
Tave<3% @ 400-510nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm/p>
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

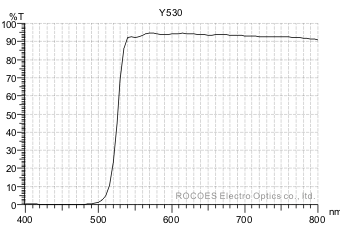

ITEM NO: Y530 (黃色)
光學特性:
T50%=530 +/-5nm
Tave>88% @ 560-700nm
Tave<3% @ 420-480nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

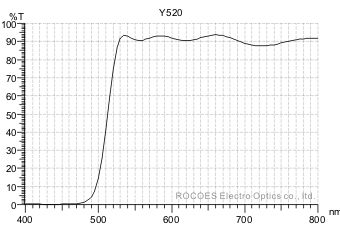

ITEM NO: Y520 (淺黃色)
光學特性:
T50%=520 +/-5nm
Tave>88% @ 560-700nm
Tave<3% @ 420-480nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

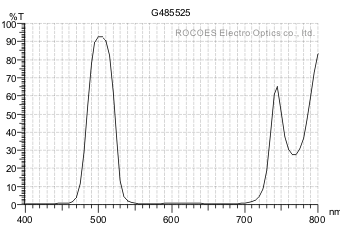

ITEM NO: G485/525 (深綠色)
光學特性:
T50%=485/525 +/- 5nm
Tave>88% @ 500-510nm
Tave<5% @ 580-680nm
Tave<3% @ 400-450nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

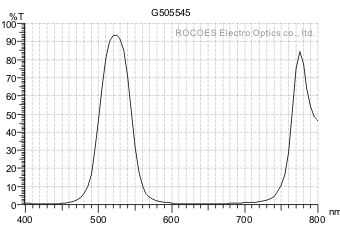

ITEM NO: G505/545 (綠色)
光學特性:
T50%=505/545 +/- 5nm
Tave>88% @ 510-535nm
Tave<5% @ 600-680nm
Tave<3% @ 400-450nm
可供應材質、厚度及尺寸:
青板: 1.1mm<
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mman>
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

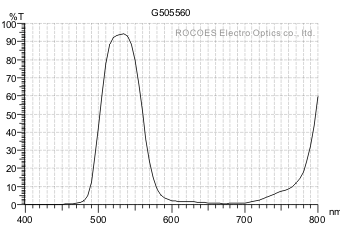

ITEM NO: G505/560 (綠色)
光學特性:
T50%=505/545 +/- 5nm
Tave>88% @ 525-545nm
Tave<5% @ 620-680nm
Tave<3% @ 400-450nm
可供應材質、厚度及尺寸:
青板: 1.1mm<
強化青板: 2, 3, 4, 5m
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

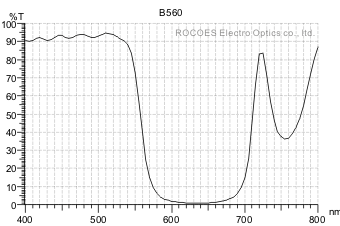

ITEM NO: B560 (淡藍色)
光學特性:
T50%=560 +/- 5nm
Tave>88% @ 420-520nm
Tave<3% @ 600-700nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

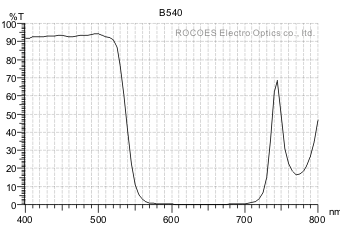

ITEM NO: B540 (淺藍色)
光學特性:
T50%=540 +/- 5nm
Tave>88% @ 420-500nm
Tave<3% @ 580-680nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm/p>
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

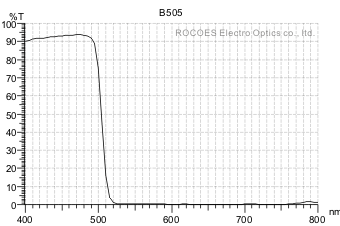

ITEM NO: B505 (藍色)
光學特性:
T50%=505 +/- 5nm
Tave>88% @ 420-480nm
Tave<3% @ 540-700nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

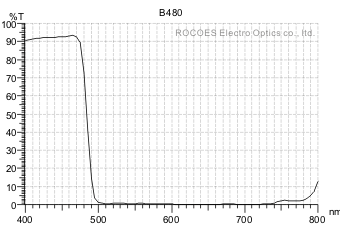

ITEM NO: B480 (深藍色)
光學特性:
T50%=480 +/- 5nm
Tave>88% @ 400-460nm
Tave<3% @ 520-700nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

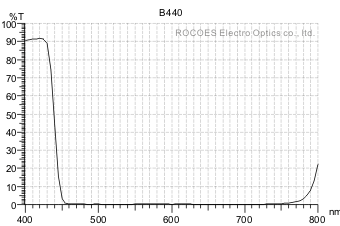

ITEM NO: B440 (深藍紫色/螢光紫)
光學特性:
T50%=440 +/- 5nm
Tave>85% @ 400-420nm
Tave<3% @ 480-700nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

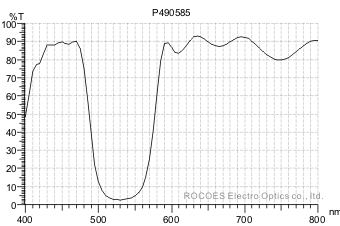

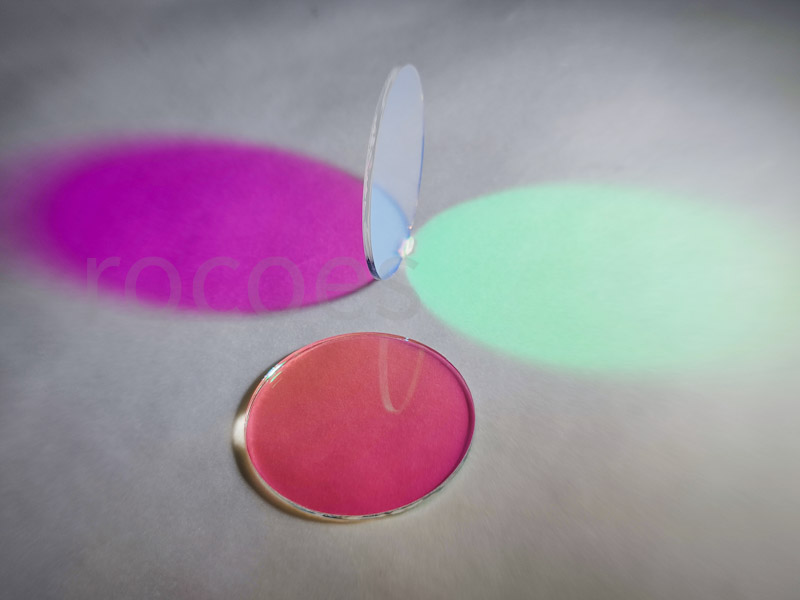

ITEM NO: P490/585 (粉紅色)
光學特性:
T50%=495/585 +/- 5nm
Tave>80% @ 610-700nm
Tave>80% @ 420-460nm
Tave<10% @ 520-550nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

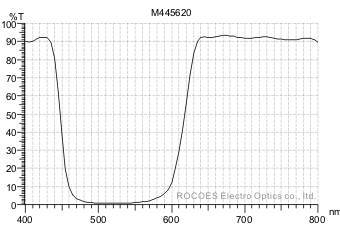

ITEM NO: M445/620 (紫紅色)
光學特性:
T50%=445/620 +/-5nm
Tave>88% @ 650-700nm
Tave>75% @ 400-420nm
Tave<3% @ 500-540nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

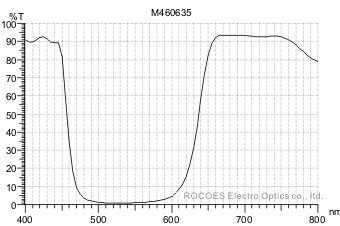

ITEM NO: M460/635 (深紫紅色)
光學特性:
T50%=460/635 +/- 5nm
Tave>85% @ 410-440nm
Tave>85% @ 670-700nm
Tave<3% @ 520-560nm
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃
參考及注意事項
1. 彩色濾光片（Dichroic Filter / 雙色鏡）採用高階多層介電質薄膜真空蒸鍍而成，鍍膜層數依顏色光譜與波長截止陡峭度要求不同，通常約在 22 至 48 層之間。
2. 本公司提供全客製化光學設計與生產服務，可依客戶特定光譜需求調配顏色，亦可直接指定 LEE Filters 或 ROSCO 標準影視燈光色卡號碼進行精密色彩匹配。
3. 鍍膜製程採用高階物理氣相沉積法之電子槍蒸鍍技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），膜層緻密性高、吸收率極低，具備優異之高耐熱性（450°C–500°C）且長時間高功率強光照射不褪色。
4. 標示之光譜穿透曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；由於干涉膜層之光程特性，穿透色彩與波長會隨光線入射角度之變化而產生微幅偏移（藍移現象）。
5. 基板如需進行化學強化或物理強化處理，受限於加工物理特性有最小尺寸及幾何形狀限制，詳細規範請參考強化玻璃技術簡介。
6. 穿透與反射光譜曲線為生產樣品之實際測量結果，不同生產批次間可能存在微幅公差，但均嚴格控制於預設之色彩與光譜工程規格驗收標準內。
7. 產品規格表內之圓形尺寸標示 "Dia" 係為直徑（Diameter）之英文縮寫。
8. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
