隔熱片 / 熱反射片 (Heat Reflectors / Hot Mirrors)
隔熱片（通稱熱鏡、Hot Mirrors、DN Filters、日夜兩用濾光片或紅外線反射濾光片）係採用高階多層介電質干涉鍍膜技術製作之精密熱管理光學元件，專為高效阻絕熱輻射、大幅降低系統內部溫度並維持極高可見光穿透率所設計。
功能說明:

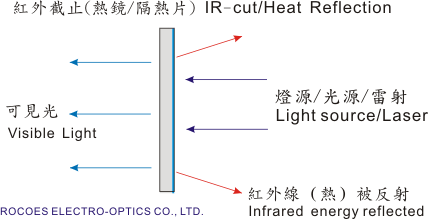

運用真空電子槍蒸鍍技術（PVD-EBGE）於高平坦度、高耐熱光學玻璃基板（如 SCHOTT Borofloat 33、SCHOTT B270 或高純度熔融石英）上沉積 20 至 50 層光學介電質薄膜。利用精密干涉原理，讓可見光波段（400–700 nm）高效率穿透，同時精準反射高比例之紅外線熱輻射（IR，如 750–1100 nm）及紫外線波段（UV），從源頭阻斷熱能傳導。膜層具備優異之高耐熱性（450°C–500°C）、高表面硬度與極佳之熱衝擊耐受力，長時間處於高功率光源焦點處之高溫高熱環境下照射，不脫膜、裂化、龜裂或劣化衰退。
應用領域：
演藝舞台搖頭燈（Moving Heads）、掃描燈（Scanner Lights）、高功率 LED 與金屬鹵素燈具、建築洗牆燈、光纖燈光源模組、投影機光路系統、醫療手術燈與光學診斷儀器及工業自動光學檢測（AOI）燈源保護。
▽參考及注意事項
ITEM NO: IRCUT710
光學特性:
T50%=710 +/-15nm
Tave>88% @ 430-660nm
Tave<3% @ 780-1050nm
可供應材質、厚度及尺寸:
耐熱: 1.1, 2.0, 3.0mm
青板: 1.1mm
強化青板: 2.0, 3.0mm
方形: 3*3 - 310*320mm
圓形: Dia3 - 300mm
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃
ITEM NO: UVIRCUT+AR-385/725
光學特性:
Tave<1% @ 200-370nm
Tave>95% @ 430-680nm
Tave<3% @ 800-1000nm
可供應材質、厚度及尺寸:
耐熱: 1.1, 2.0, 3.0mm
青板: 1.1mm
方形: 3*3 - 310*320mm
圓形: Dia3 - 300mm
最高安全溫度:
青板: 150℃
耐熱: 450℃
ITEM NO: UVIRCUT+AR-400/730
光學特性:
Tave<2% @ 200-385nm
Tave>95% @ 430-680nm
Tave<3% @ 800-950nm
可供應材質、厚度及尺寸:
耐熱: 1.1, 2.0, 3.0mm
青板: 1.1mm
方形: 3*3 - 310*320mm
圓形: Dia3 - 300mm
最高安全溫度:
青板: 150℃
耐熱: 450℃
參考及注意事項
1. 隔熱片（Hot Mirror / 熱鏡）採用多層介電質干涉薄膜真空蒸鍍而成，鍍膜層數通常約在 36 至 56 層之間，可依據客戶之特定光譜截止點與反射波段需求進行客製化光學設計與生產。
2. 鍍膜製程採用高階物理氣相沉積法之電子槍蒸鍍技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），薄膜緻密性高、光學吸收率極低，且具備優異之高耐熱性與熱附著力。
3. 標示之光譜穿透與反射曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；紅外線熱輻射係藉由多層膜高效率反射阻隔而非基材吸收。穿透與反射波段會隨光線入射角度之變化而產生微幅偏移（藍移現象）。
4. 穿透與反射光譜曲線為生產樣品之實際測量結果，不同生產批次間可能存在微幅公差，但均控制於預設之光譜與光學工程規格驗收標準內。
5. 產品規格表內之圓形尺寸標示 "Dia" 係為直徑（Diameter）之英文縮寫。
6. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
7. 最高安全溫度（Max. Operating / Thermal Shock Resistance Temp.）是指玻璃基材在非均勻受熱、高能量局部照射或急速溫差變化（熱衝擊）狀況下，所能安全承受且不致破裂之最高環境溫度。
8. 規格書內涉及之 B270、D263T、BOROFLOAT33 等光學玻璃基材名稱，其註冊商標均屬 SCHOTT AG 所有。
