RGB / CMY 混色濾光片 (RGB & CMY Color Mixing Filters)
RGB / CMY 混色濾光片（通稱 RGB 三原色混色鏡、CMY 加色/減色混色系統濾光片、舞台鍍膜色鏡或漸變混色濾色片）係採用高階多層介電質薄膜精密蒸鍍技術製作之光學色彩調配元件，專為舞台燈具與建築照明進行全彩無限混色與高精準度色溫調控所設計。
功能說明:
運用三原色（RGB：紅 Red、綠 Green、藍 Blue）之加色混光原理，或三減色（CMY：青 Cyan、品紅 Magenta、黃 Yellow）之減色混光機制，經由機械結構交疊、旋轉或位移光路，使燈具能在單一光路中無階連續調配出千萬種鮮豔飽和之色彩與細緻色溫變化。採用高平坦度、低膨脹係數之高耐熱光學玻璃基板（如 SCHOTT B270、Borofloat 33），結合物理氣相沉積電子槍蒸鍍技術（PVD-EBGE）精密沉積 20 至 50 層光學干涉薄膜。膜層具備高穿透率、光譜波長界限陡峭、高耐熱性（450°C–500°C）與高表面硬度等特點，即使長時間處於高功率大光源焦距處之極高溫照射環境下，亦不褪色、龜裂或光學膜層剝落。
應用領域:
演藝舞台搖頭燈（Moving Heads）、掃描燈（Scanner Lights）、舞台效果燈具、建築外牆洗牆燈（Wall Washers）、商業空間專用投光燈及景觀光電燈光系統。

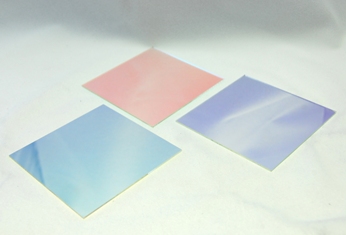

ITEM NO: RGB
光學特性:
R 紅色
G 綠色
B 藍色
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2.0, 3.0mm
耐熱: 1.1mm
方形: 8x8 - 310x320mm
圓形: Dia8 - 300mm
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

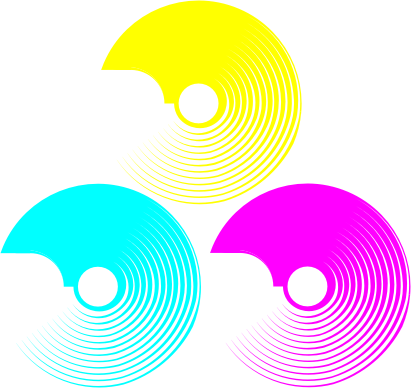

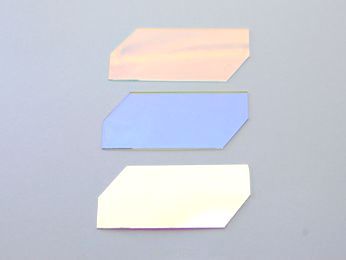

ITEM NO: CMY
光學特性:
C 淺藍色
M 紫紅色
Y 黃色
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2.0, 3.0mm
耐熱: 1.1mm
方形: 8x8 - 310x320mm
圓形: Dia8 - 300mm
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃
參考及注意事項
1. RGB / CMY 混色濾光片屬於高階干涉型彩色濾光片（Dichroic Filter），採用多層介電質薄膜真空蒸鍍而成，鍍膜層數依顏色光譜與截止陡峭度要求不同，通常約在 22 至 48 層之間。
2. 在 RGB 或 CMY 之標準色系基礎上，可依據客戶之光學系統需求，精細微調光譜波長與顏色飽和度深淺（含漸變密度鍍膜客製），以達成專屬之全彩混色與動態色彩變幻效果。
3. 鍍膜製程採用高階電子槍蒸鍍之物理蒸汽沉積技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），膜層緻密性優異、吸收率極低，具備高耐熱性（450°C–500°C）且長時間強光照射絕不褪色。
4. 標示之光譜穿透曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；由於干涉膜層之光程特性，穿透色彩與波長會隨光線入射角度之變化而產生微幅偏移（藍移現象）。
5. 基板如需進行化學強化或物理強化處理，受限於加工物理特性有最小尺寸及幾何形狀限制，詳細規範請參考強化玻璃技術簡介。
6. 穿透與反射光譜曲線為生產樣品之實際測量結果，不同生產批次間可能存在微幅公差，但均嚴格控制於預設之色彩與光譜工程規格驗收標準內。
7. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
