    熱鏡/紅外截止片/IR Cut Filters

    work1

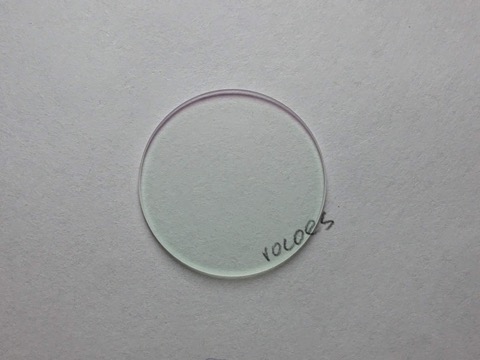

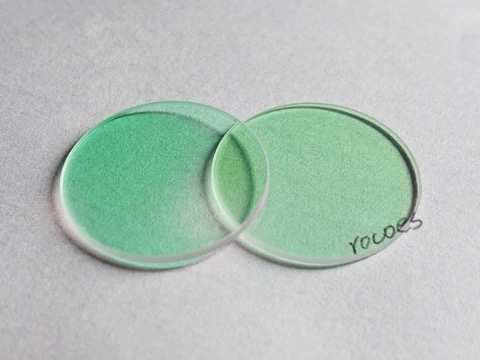

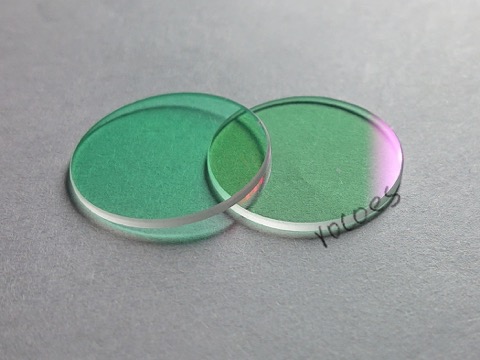

    熱鏡 / 紅外截止片 IR Cut Filters

    又名: 熱鏡, Hot Mirrors, DN Filters, 日夜兩用濾光片

    功能: 以真空光學多層鍍膜來達到濾波的功能,在可見光高穿透的同時,高反射紅外線,可修正CMOS及CCD的色偏現象,減少紅外線的干擾.

    應用: 各種影像擷取的裝置, 如: 攝影機, 相機, 監視器, 手機鏡頭.


      IRCUT650  ▽IRCUT710  ▽UVIRCUT+AR-385/725UVIRCUT+AR-400/730
    IRCUT880  ▽DN650/850  ▽參考及注意事項

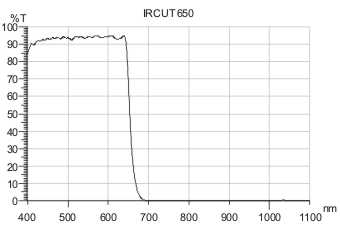

      紅外截止片/熱鏡/ircut/ir cut光譜,ircut 650

    ITEM NO: IRCUT650

    光學特性:

    T50%=650 +/-10nm

    Tave>88% @ 430-620nm

    Tave<3% @ 720-1050nm

    可供應材質、厚度及尺寸:

    青板: 0.4, 0.55, 0.7, 1.1mm

    方形: 3*3 - 160*160mm

    圓形: Dia3 - 150mm

    最高安全溫度:

    青板: 150℃

      紅外截止片/熱鏡/ircut/ir cut光譜, ircut 650, 岳華展

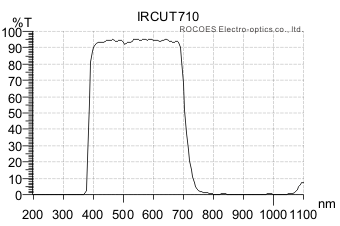

    ITEM NO: IRCUT710

    光學特性:

    T50%=710 +/-15nm

    Tave>88% @ 430-660nm

    Tave<3% @ 780-1050nm

    可供應材質、厚度及尺寸:

    耐熱: 1.1, 2.0, 3.0mm

    青板: 1.1mm

    強化青板: 2.0, 3.0mm

    方形: 3*3 - 310*320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板: 150℃

    強化青板: 250℃

    耐熱: 450℃

      紫外紅外截止片/熱鏡/ircut/ir cut光譜, ircut 650, 岳華展

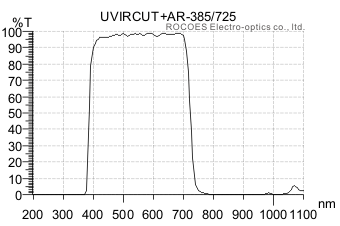

    ITEM NO: UVIRCUT+AR-385/725

    光學特性:

    Tave<1% @ 200-370nm

    Tave>95% @ 430-680nm

    Tave<3% @ 800-1000nm

    可供應材質、厚度及尺寸:

    耐熱: 1.1, 2.0, 3.0mm

    青板: 1.1mm

    方形: 3*3 - 310*320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板: 150℃

    耐熱: 450℃

      紫外紅外截止片/熱鏡/ircut/ir cut光譜, ircut 650, 岳華展

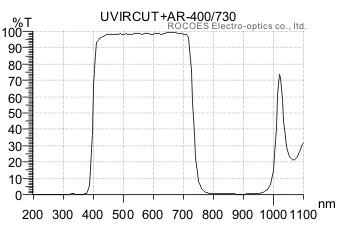

    ITEM NO: UVIRCUT+AR-400/730

    光學特性:

    Tave<2% @ 200-385nm

    Tave>95% @ 430-680nm

    Tave<3% @ 800-950nm

    可供應材質、厚度及尺寸:

    耐熱: 1.1, 2.0, 3.0mm

    青板: 1.1mm

    方形: 3*3 - 310*320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板: 150℃

    耐熱: 450℃

      紅外截止片/熱鏡/ircut/ir cut光譜, ircut 650, 岳華展

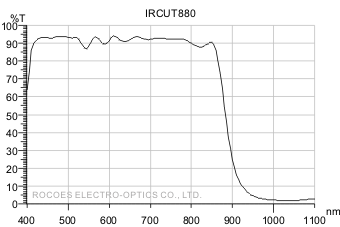

    ITEM NO: IRCUT880

    光學特性:

    T50%=880 +/-15nm

    Tave>90% @ 430-850nm

    Tave<5% @ 950-1100nm

    可供應材質、厚度及尺寸:

    耐熱: 1.1, 2.0, 3.0mm

    青板: 1.1mm

    強化青板: 2.0, 3.0mm

    方形: 3*3 - 310*320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板: 150℃

    強化青板: 250℃

    耐熱: 450℃

      紅外截止片/熱鏡/ircut/ir cut光譜, ircut 650, 岳華展

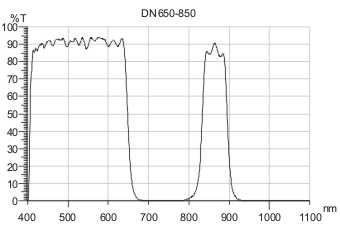

    ITEM NO: DN650/850(日夜兩用型)

    光學特性:

    T50%=650 +/-10nm

    Tave>88% @ 420-620nm

    Tave<3% @ 720-800nm

    Tave>80% @ 845-855nm

    Tave<3% @ 950-1050nm

    可供應材質、厚度及尺寸:

    D263: 0.21, 0.3mm

    青板: 0.55, 0.7, 1.1mm

    方形: 3*3 - 310*320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板: 150℃

    D263: 250℃


    參考及注意事項

    1. IR Cut filter是以多層介電膜真空蒸鍍而成,鍍膜層數約在32~48層,可依客戶需求變更設計生產。

    2. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) .

    3. 以上光譜曲線是以入射角0度量測。 藉由鍍膜層反射來達到沒有穿透。

    4. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是符合光譜定義。

    5. 圓形尺寸 "Dia" 為diameter的縮寫,代表圓形的直徑。

    6. 網站規格僅供參考, 出貨以雙方認定規格書為準。

    7. 最高安全溫度指基材在非均勻受熱或急速溫差變化狀況下,所能承受的溫度。

    8. B270, D263T, BOROFLOAT33註冊商標屬SCHOTT AG所有。

    9. 不是想要的? 請參考以下其他產品連結:

       *參考紅外吸收濾片-吸收紅外線
       *參考吸收型濾片(有色玻璃)
       *參考隔熱片/吸熱玻璃
