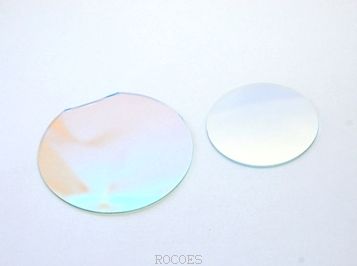

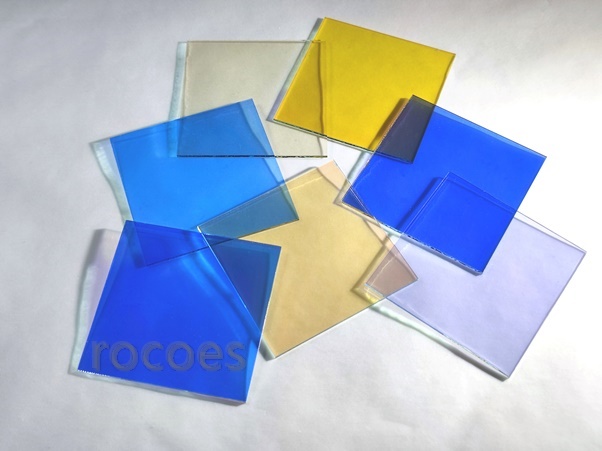

色溫轉換片 (Color Temperature Conversion Filters / Dichroic Color Temperature Filters)

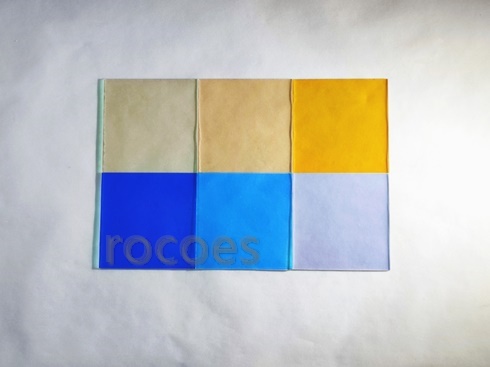

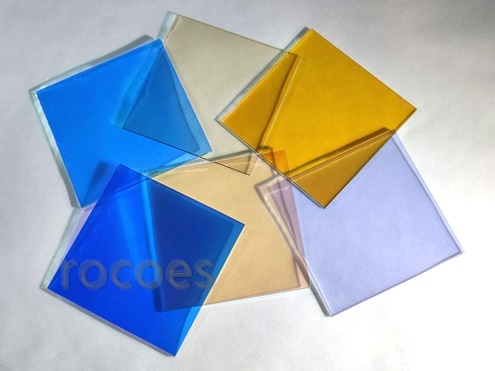

色溫轉換片（通稱升色溫片、降色溫片、色溫校正濾光片、CTO / CTB 濾鏡或 Color Temperature Conversion Filters）係採用高階多層介電質干涉鍍膜技術製作之精密光學光譜校正元件，專為精準調整光源之色溫（Color Temperature）、修正光譜相對能量分佈比例（SPD），並提高顏色再現性（CRI / TLCI）所設計。
色溫係用於描述光源發光外觀與色彩感受之物理量，以絕對溫度開爾文（Kelvin, K）為單位，常見工業、商業、攝影與視訊照明之色溫範圍約在 2000K 至 6500K 之間。當現場光源色溫不符攝影、印刷校對或機器視覺檢測需求時，即可使用色溫轉換片進行升色溫或降色溫微調。
常見光源色溫表現參考:
2700K – 2900K:
鎢絲燈（白熾燈 / Incandescent Lamp）
3000K – 3200K:
鹵素燈及黃光日光燈（Warm White Halogen）
3900K – 4200K:
月光、淺黃光日光燈（Cool White Fluorescent）
5400K – 5600K:
平均正午日光、標準電子閃光燈（Daylight）
6400K – 6600K:
常見白光日光燈（Daylight Fluorescent）
D50 (5000K) / D65 (6500K):
標準觀色光源，廣泛用於顏色再現、精密影像校對、印刷 publishing 與醫療色彩檢驗場合。
功能說明:
本產品運用物理氣相沉積電子槍蒸鍍技術（PVD-EBGE）於高平坦度、耐高溫之光學玻璃基板（如 SCHOTT B270、Borofloat 33、Corning EAGLE XG）上記算蒸鍍數十層介電質薄膜。產品分為升色溫片（Color Temperature Blue / CTB，例如將 3200K 鹵素燈提升至 5600K 日光色溫）與降色溫片（Color Temperature Orange / CTO，例如將 5600K/6500K 白光 LED 降至 3200K 暖黃光色溫）。膜層具備高耐熱性（450°C–500°C）、高光通穿透效率與優異之光化學穩定性，長時間承受高功率燈源熱輻射照射絕不退色、不黃變、不剝落。
應用領域:
工業自動光學檢測（AOI 機器視覺色彩校正光源）、專業影視攝影與舞台照明、印刷出版標準觀色燈箱、醫療生醫檢測儀器、展覽館與精品照明視窗及光學實驗系統。
▽CTO25 ▽CTO50 ▽CTO75
▽參考及注意事項

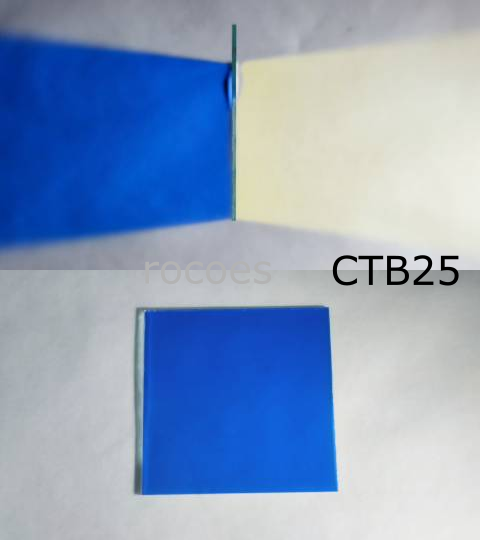

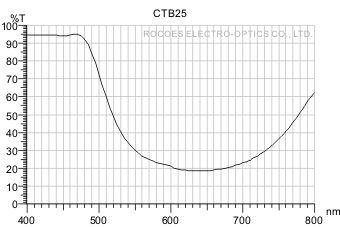

ITEM NO: CTB25
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

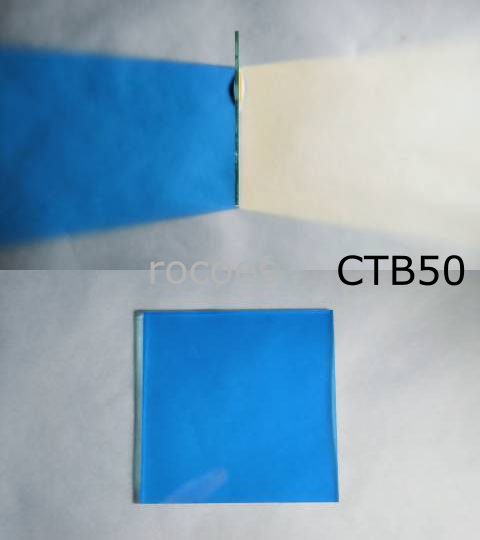

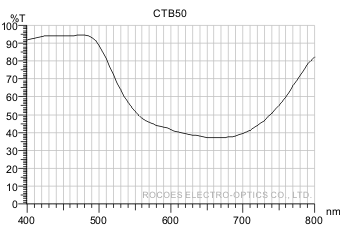

ITEM NO: CTB50
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

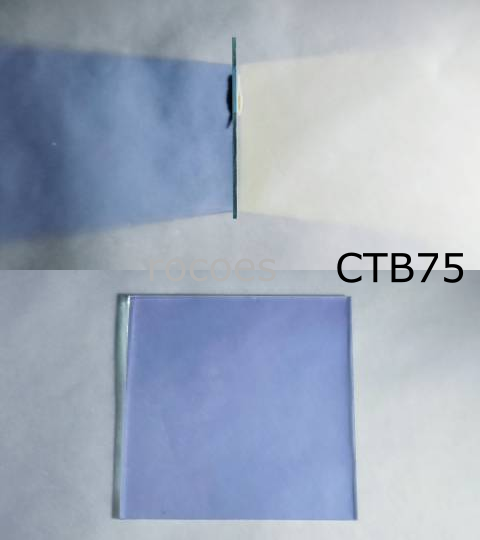

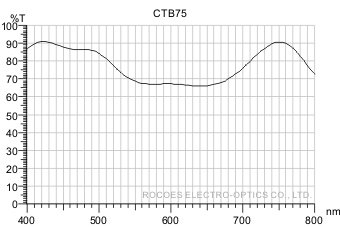

ITEM NO: CTB75
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

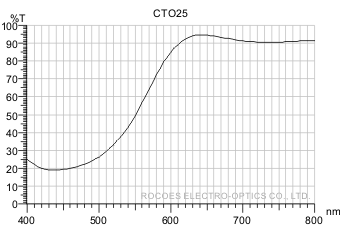

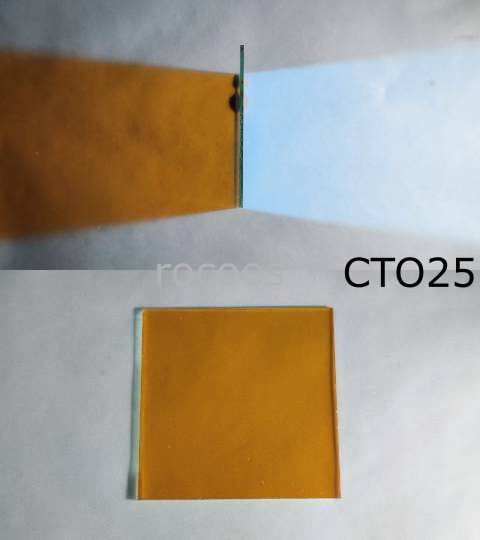

ITEM NO: CTO25
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

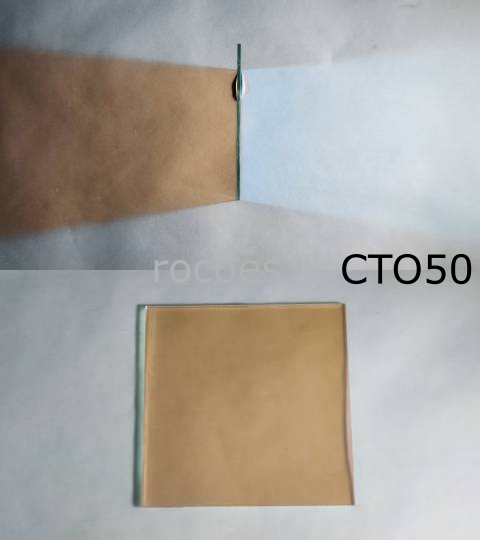

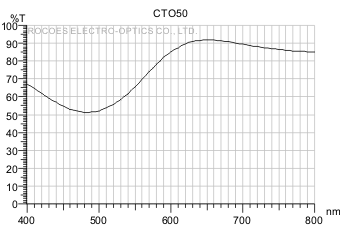

ITEM NO: CTO50
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃

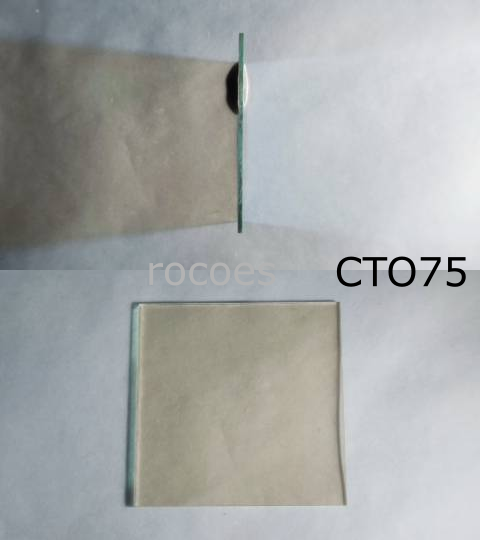

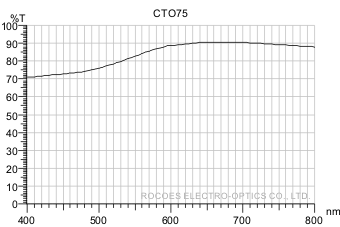

ITEM NO: CTO75
可供應材質、厚度及尺寸:
青板: 1.1mm
強化青板: 2, 3, 4, 5mm
耐熱: 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
*強化青板有最小尺寸限制
最高安全溫度:
青板: 150℃
強化青板: 250℃
耐熱: 450℃
參考及注意事項
1. 網頁所呈現之實體照片與色溫轉換效果，因拍攝環境光學條件、攝影設備感光特性、拍攝角度及使用者顯示器校正參數不同，顏色與視覺表現略有差異，圖片僅供參考。
2. 色溫轉換片提供全客製化設計生產服務，可依客戶指定之原始光源色溫轉換至目標色溫（如：原始色溫 $\rightarrow$ 目標色溫）進行光學膜層量身打造；亦可選擇複合鍍製紅外線隔熱膜（Hot Mirror / Heat Reflecting Coating），兼具色溫校正與降低燈具熱輻射之功能。
3. 由於色溫轉換片之光學干涉膜層係嚴格依據原始光源之相對光譜能量分佈（SPD）進行設計與調控，訂製時請客戶務必提供原始光源種類與規格（如：LED、鹵素燈、複金屬燈、氣體放電燈等）。
4. 由於每種光源之原始色溫與發光光譜各異，升降溫調控比例亦隨之不同。一般而言，針對同一特定光源之典型升降溫比例示意如下：
CTB25：升高約 75% 色溫幅度
CTB50：升高約 50% 色溫幅度
CTB75：升高約 25% 色溫幅度
CTO25：降低約 75% 色溫幅度
CTO50：降低約 50% 色溫幅度
CTO75：降低約 25% 色溫幅度
5. 鍍膜製程採用高階物理氣相沉積法之電子槍蒸鍍技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），膜層緻密性高、分佈均勻度優異，具備高耐熱性（450°C–500°C）與極佳之薄膜附著力。
6. 標示之光譜穿透與校正曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；當光線入射角度增大時，轉換光譜會產生微幅偏移（藍移現象）。
7. 穿透與光譜能量分佈曲線為生產樣品之實際測量結果，不同生產批次間可能存在微幅公差，但均嚴格控制於預設之色溫座標與光學工程規格驗收標準內。
8. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方確認規格書（Specification Sheet）為準。
