紫外穿透片 / 紫外通量濾光片 (UV Bandpass & Transmitting Filters)

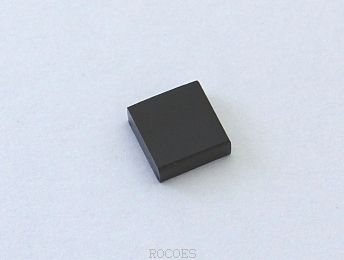

紫外穿透片（通稱紫外透過濾光片、黑光燈濾光片、黑玻璃濾光片、UV-Pass Filters 或 Wood's Glass）係採用高階多層介電質干涉鍍膜或光學吸收玻璃技術製作之精密光學元件，專為高效穿透指定紫外線波段（UV-A / UV-B / UV-C）、同時阻絕可見光與紅外線雜散光干擾所設計。
功能說明:
精準選擇性穿透紫外線波長（如 254 nm, 313 nm, 365 nm, 395 nm 等），並將高強度可見光波段（400–700 nm）與紅外線波段高效率反射或吸收阻絕（高光學背景抑制，OD 黑色背景比）。採用高耐熱、極高紫外穿透率之光學基板（如高純度熔融石英 / Quartz、SCHOTT D263T、UG 吸收型有色光學玻璃），結合物理氣相沉積電子槍蒸鍍技術（PVD-EBGE）精密蒸鍍多層介電質膜層。產品具備極高之紫外通量穿透率、陡峭之光譜波長截止邊界（Cut-off Rate）、高耐熱性（450°C–500°C）與優異之抗 UV 高能量照射老化性能，長時間於高功率紫外燈源下照射不褪色、劣變或產生膜層龜裂。
應用領域:
工業 UV 膠光固化系統、螢光反應檢測與法醫鑑識光學儀器、半導體與面板微影黃光室、紫外線殺菌（UV-C 254nm）效能監測、工業自動光學檢測（AOI 機器視覺）、礦物與生物螢光分析及影視特效黑光照明。
▽參考及注意事項

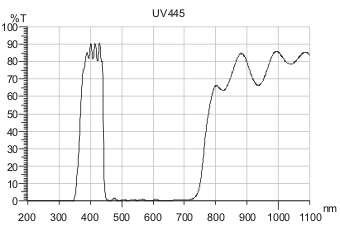

ITEM NO: UV445
光學特性:
T50%=445 +/- 10nm
Tave>75% @ 390-420nm
Tave<5% @ 470-700nm
可供應材質、厚度及尺寸:
青板: 0.4, 0.55, 0.7, 1.1mm
耐熱: 1.1mm
方形: 8x8 - 310x320mm
圓形: Dia8 - 300mm
最高安全溫度:
青板: 150℃
耐熱: 450℃

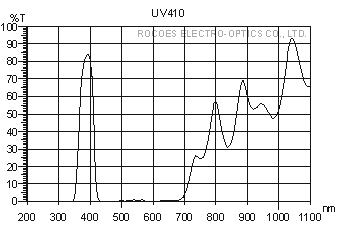

ITEM NO: UV410
光學特性:
T50%=410 +/- 10nm
Tave>65% @ 380-400nm
Tave<5% @ 450-700nm
可供應材質、厚度及尺寸:
青板: 0.4, 0.55, 0.7, 1.1mm
耐熱: 1.1mm
方形: 8x8 - 310x320mm
圓形: Dia8 - 300mm
最高安全溫度:
青板: 150℃
耐熱: 450℃

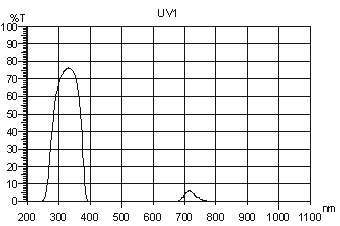

ITEM NO: UV1
光學特性:
Tave>60@ 320-340nm
Tave<2% @ 430-650nm
Tave<2% @ 780-1100nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.5, 2, 3, 4mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃

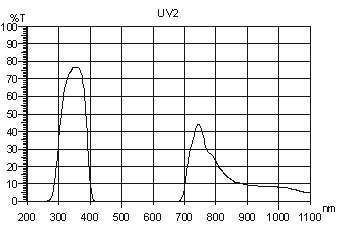

ITEM NO: UV2
光學特性:
Tave>60@ 345-355nm
Tave<2% @ 430-680nm
Tave<30% @ 700-1100nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.5, 2, 3, 4mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃

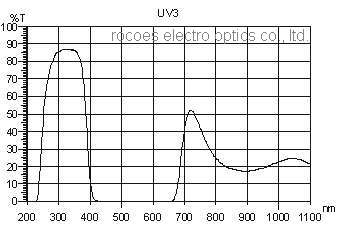

ITEM NO: UV3
光學特性:
Tave>60@ 290-340nm
Tave<2% @ 450-660nm
Tave<50% @ 700-1100nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.5, 2, 3, 4mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃

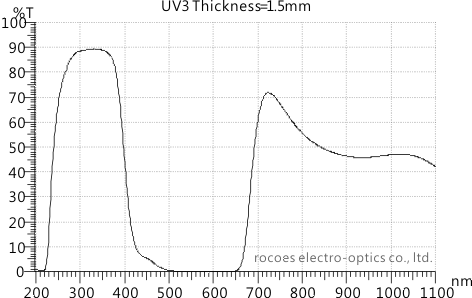

UV3 厚度1.5mm的光學特性:
Tave>80@ 290-340nm
Tave<2% @ 500-650nm
Tave<55% @ 700-1100nm
可供應材質、厚度及尺寸:
吸收型濾片: 1.5mm
方形: 8x8 - 150x150mm
圓形: Dia8 - 150mm
最高安全溫度:
吸收型濾片: 100℃
參考及注意事項
1. 干涉型紫外穿透濾光片（如 UV445、UV410 等）採用高階多層介電質薄膜真空蒸鍍而成，能精準設定波長穿透邊界與高光學密度（OD）截止範圍。
2. 鍍膜製程採用高階物理氣相沉積法之電子槍蒸鍍技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），薄膜緻密性高、吸收率低，具備優異之高耐熱性（450°C–500°C）與抗 UV 高能量照射能力。
3. 吸收型紫外光學濾光片於玻璃熔煉製作階段即加入特殊金屬離子配方，基材本身即具備強烈吸收可見光與紅外光之光學特性，係藉由材質自體吸收達成高對比度之濾波與背景抑制效果。
4. 紫外穿透片可提供相機與工業攝影機標準規格鋁合金螺紋外框組裝（如 M37、M49、M52、M58 等寸尺），亦可接受各式非標尺寸與客製化金屬邊框機構件裝配。
5. 吸收型光學濾色片係將配方玻璃熔製為優質光學玻璃磚後，經切片、研磨、精密拋光等工序加工成型，藉由玻璃內部分子結構選擇性吸收指定波段光能。
6. 標示之光譜穿透曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；干涉鍍膜型產品之穿透波段會隨入射角度變化而產生微幅偏移（藍移現象）。
7. 穿透與光譜曲線為生產樣品之實際測量結果，可能隨製造批次不同及玻璃基板厚度公差而略有變化，但均嚴格符合光譜工程規格標準。
8. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
