反射鏡/Mirrors
反射鏡 (Mirrors)
反射鏡（精密光學反射鏡, 通稱第一表面反射鏡、前反射鏡、鍍鋁反射鏡、鍍金反射鏡、高反射鏡或介電質高反鏡）係採用高階真空鍍膜技術於高平坦度光學基板上沉積金屬膜層或多層介電質膜層之反射光學元件，專為光線折射轉折、光束偏轉與高解析度成像光路所設計。
功能說明:
相較於一般後表面反射鏡光線穿透玻璃會產生光能吸收與二次雙重重影，第一表面反射鏡將反射膜層直接沉積於入射第一表面，能完全消除重影干擾並極大化光學傳輸效率。鍍鋁反射鏡（Al Mirror）於可見光及近紫外波段具備優異且穩定的反射率；鍍金反射鏡（Au Mirror）於紅外線（IR）波段具備極高之反射效能，本公司亦提供精密鍍金代工服務；高反射介電膜鏡（Dielectric High Reflector / HR Mirror）利用光學干涉原理，可在特定窄波段或指定雷射波長下達成接近 100%（R > 99.9%）的全反射極致效果。採用 SCHOTT B270、Borofloat 33、Corning EAGLE XG 或高純度熔融石英基板，結合真空電子槍蒸鍍技術（PVD-EBGE），膜層結構緻密且具備優異之耐候性與耐高溫性能。
應用領域:
雷射光路轉折與切割加工系統、工業自動光學檢測（AOI 機器視覺）、精密光學儀器與光學桌、高畫質影像投影設備、3D 掃描器、光學顯微鏡及紅外線感測分析系統。

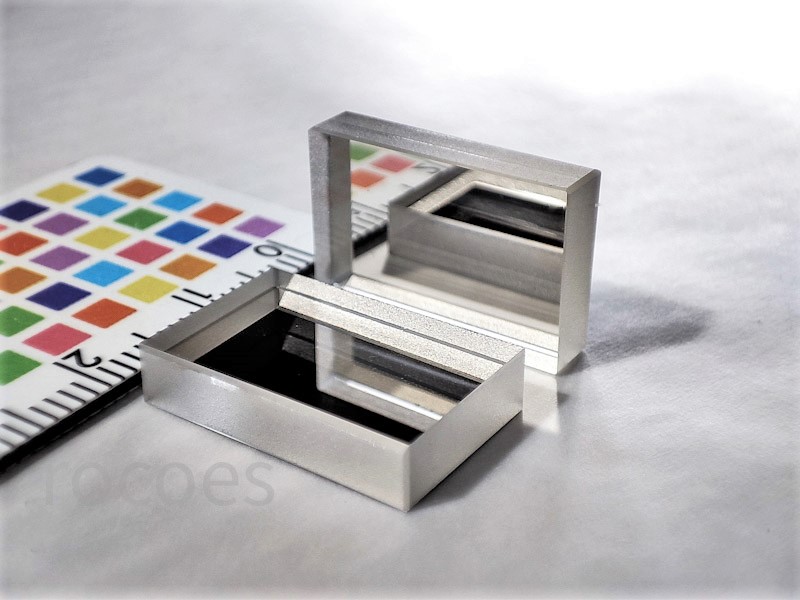

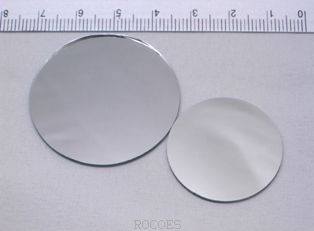

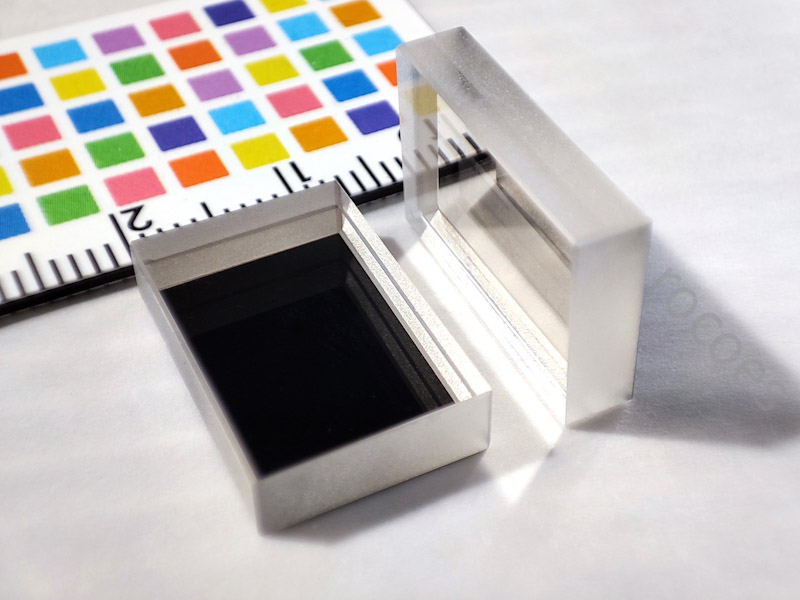

ITEM NO: ALMIRO (鍍鋁反射鏡)
光學特性:
Rave>94% @ 430-670nm
鍍鋁面加鍍透明保護膜
可供應材質、厚度及尺寸:
青板: 1.1, 1.25, 2.0, 3.0mm
方形: 8x8 - 500x500mm
圓形: Dia8 - 450mm
最高安全溫度:
青板: 150℃

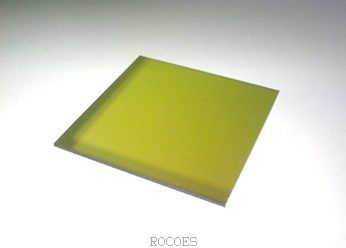

ITEM NO: AUMIRO (鍍金反射鏡)
光學特性:
Rave>98% @ 800-2000nm
可供應材質、厚度及尺寸:
青板: 0.55, 0.7, 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
最高安全溫度:
青板: 150℃
ITEM NO: HRMIRO (多層膜高反射鏡)
光學特性:
Rave>99% @ 430-670nm
可供應材質、厚度及尺寸:
青板: 0.55, 0.7, 1.1mm
方形: 8x8 - 220x220mm
圓形: Dia8 - 210mm
最高安全溫度:
青板: 150℃
參考及注意事項
1. 鍍鋁（Al）、鍍金（Au）等金屬膜及多層介電膜反射鏡，本公司除提供標準品供應外，亦提供精密客製鍍膜與基板代工鍍膜（OEM/ODM Coating）服務，可由客戶自行提供光學基材進行代工加工。
2. 鍍鋁反射鏡（Al Mirror）採用金屬鋁層結合多層二氧化矽（SiO2）等介電質保護膜真空蒸鍍而成，防氧化且具備良好表面硬度，可依客戶光譜需求進行客製化光學設計與生產。
3. 鍍金反射鏡（Au Mirror）係採用高純度金層結合多層介電質保護膜真空蒸鍍而成，於近紅外至遠紅外波段具備極高反射率，可依客戶指定波段進行優化設計與代工生產。
4. 鍍膜製程採用高階物理氣相沉積法之電子槍蒸鍍技術（PVD-EBGE / Physical Vapor Deposition-Electron Beam Gun Evaporation），膜層緻密性高、附著力強且耐候性佳。
5. 標示之光譜反射曲線均為垂直入射（入射角 0°，AOI=0°）下之光譜儀實際量測數據；反射率與波長響應會隨光線入射角度之變化而產生微幅偏移。
6. 穿透與反射光譜曲線為生產樣品之實際測量結果，不同生產批次間可能存在微幅公差，但均嚴格控制於預設之反射率與光學工程規格驗收標準內。
7. 基板如採用物理強化玻璃處理，受限於熱處理物理特性有最小厚度、尺寸及幾何形狀限制，詳細規範請參考強化玻璃技術簡介。
8. 產品規格表內之圓形尺寸標示 "Dia" 係為直徑（Diameter）之英文縮寫。
9. 網站標示規格僅供參考，實際交貨品質與驗收標準嚴格以雙方簽署確認之正式技術規格書（Specification Sheet）為準。
