塑膠菲涅爾透鏡 (Plastic Fresnel Lenses)

塑膠菲涅爾透鏡（通稱非涅爾透鏡、非涅耳透鏡、PMMA 螺紋透鏡或壓克力環狀聚焦鏡）係採用光學級高透光聚合物（如 PMMA / 光學級壓克力）精密模壓射出成型之微結構光學透鏡，專為輕量化、超薄型大面積聚焦與強光導向所設計。

功能說明:

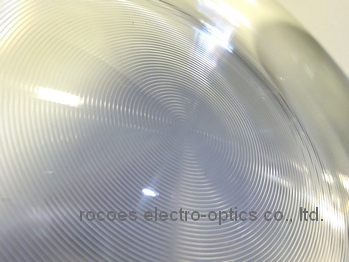

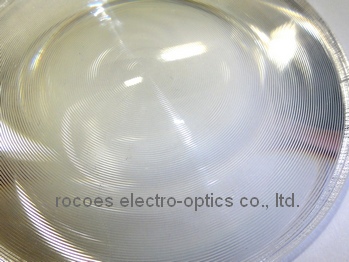

透鏡表面刻有高密度精密等距鋸齒狀（溝槽）光學微結構，能將入射光線進行有效折射與聚焦。相較於玻璃材質，塑膠菲涅爾透鏡具備極佳之耐衝擊性、極輕量化、容易進行複雜幾何外形切削加工，且非常適合高效率大批量生產。其極短之有效焦距與大通光面積，能以極低之材料成本快速架構出大型聚光與集光光學模組。

應用領域：
便攜式 LED 強光燈具、太陽能聚光與集熱裝置、感應式照明燈具（PIR 紅外線感應鏡片）、大面積放大鏡、VR/AR 頭戴顯示裝置、光電感測器聚光組件及各類展演/教學用光學裝置。

      生產能力

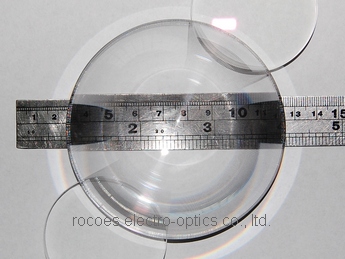

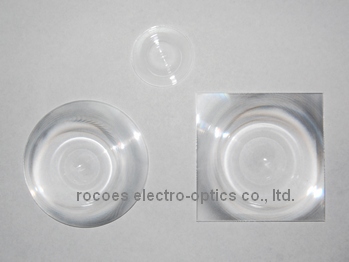

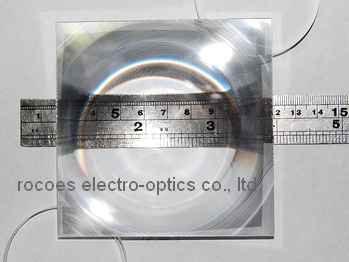

 尺寸       50 ~ 300 mm (可依要求加工為方形或圓形)

 焦距       60, 70, 80, 90 ~ 300 mm (每隔10mm一級)

 厚度       2 mm

 材質       PMMA

      現有產品規格

 尺寸(直徑)      焦距(mm)

 150              80

 150              100

 150              120

 150              130

 150              140

 150              150

 150              160

 150              170

 180              180

 180              190

 180              200

 180              210

 180              220

 180              235

 230              240

 230              260

 230              270

 250              290

 250              390

 250              400

 250              570

 250              585

 250              650

 250              680

 280              365

 280              370

岳華展光電盡力使網站資料保持更新，若有變更，以實際產品為主。
