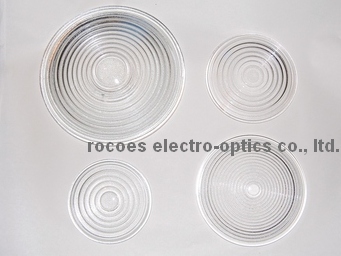

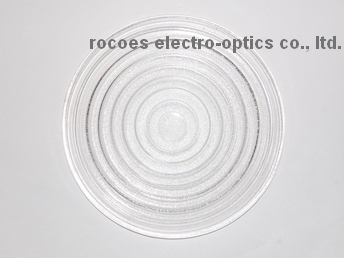

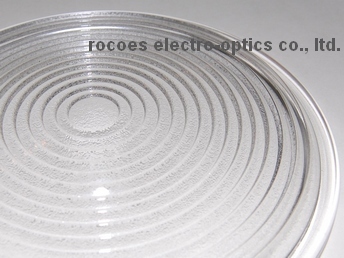

玻璃菲涅爾透鏡 (Glass Fresnel Lenses)

玻璃菲涅爾透鏡（通稱非涅爾透鏡、非涅耳透鏡、螺紋透鏡或環狀聚焦鏡）係一種將連續球面切削分解為一系列等間距螺紋齒紋特徵之精密微結構光學透鏡，能於極薄之玻璃基板上實現極短焦距與高效大面積聚焦。

功能說明:
透過透鏡表面的精密等距鋸齒狀（溝槽）微結構，將入射光線進行大角度折射與聚焦。相較於傳統厚重之大口徑凸透鏡，玻璃菲涅爾透鏡具備超短焦距、超大光通量、極輕量化、材料省卻及高耐熱穩定性等優點，非常適合架構大型高能量聚光裝置與強光投射系統。採用特種光學玻璃基板（如高透光鈉鈣玻璃、硼矽酸鹽玻璃 Borofloat 33 或壓模成型光學玻璃）精密模壓與微結構加工而成，亦可搭配真空電子槍蒸鍍技術（PVD-EBGE）加鍍單層或多層增透膜（AR Coating），進一步提高通光能量並減少光學散射損耗。

應用領域:
大功率舞台聚光燈具、太陽能光伏聚光系統 (CPV)、LED 強光投射燈與洗牆燈、工業自動化檢測（AOI 大面積平行光照明）、投影顯示系統、航空/海事燈塔信號燈及光電感測聚光光學組件。

產品規格

 ITEM NO.       直徑     焦距         材質

 ROFL-01       110       110          Borosilicate

 ROFL-02       130       70          Borosilicate

 ROFL-03       150       70          Borosilicate

 ROFL-04       200      120         Borosilicate

單位:mm
岳華展光電盡力使網站資料保持更新，若有變更，以實際產品為主
