    光學鍍膜簡介




    如何改變透明無色的玻璃，以達到要求的光譜或顏色，還能維持甚至提高穿透率，而且需不褪色、不剝落，作法就是在玻璃上鍍上一層薄膜。

    單層薄膜厚度一般在數十至數千埃（埃=10-7mm），由於要將一般塊狀材料，製作成如此薄的型態，必須使用特殊的方法。

    目前光學薄膜製作以物理蒸鍍法為主，其方法為：將薄膜材料由固態轉化為氣態或離子態。氣態或離子態之材料，由蒸發源穿越空間，抵達玻璃表面。材料抵達玻璃表面後，將沉積而逐漸形成薄膜。

    由於為求製得之薄膜，能擁有高純度，因此鍍膜製程是在高真空環境下完成。

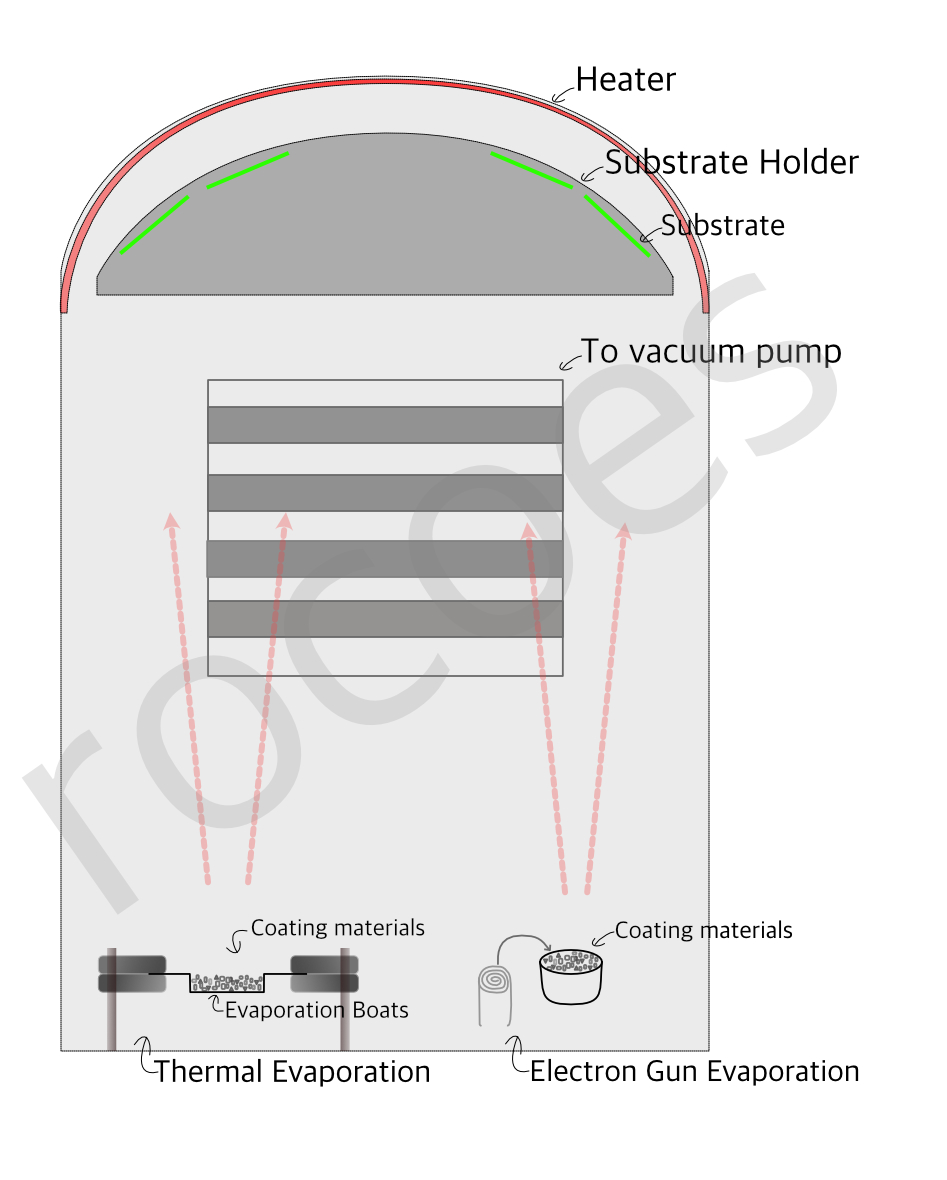

    鍍膜機示意圖, 岳華展

    真空蒸鍍的光學鍍膜實際作業流程簡化如下：基材以超音波洗淨機洗淨，洗淨後排上夾具，送入鍍膜機，開始加熱及抽真空。達到高真空後，開始鍍膜。

    鍍膜製程進行時，以電子槍或電阻式加熱，將鍍膜材料變成離子態，由於鍍膜機內為高真空狀態，離子態的鍍膜藥材可順利抵達基材。一般多層膜會以高折射材料及低折射材料搭配， 常見的高折射材料如氧化鈦系(TiO2, Ti3O5)或氧化鉭(Ta2O5)，低折射材料如氧化矽系(SiO2)或氟化鎂(MgF2) ，有時還會搭配中折射材料如氧化鋁(Al2O3)或氧化鋯(ZrO2)。

    鍍膜時間則視層數及程式不同而有長短，數十分鐘至幾小時不等。鍍膜完畢後，待溫度冷卻後取出。而鍍膜後的玻璃，由於具有干涉光線及過濾某些波長的功用，統稱為光學干涉濾光片。

    依照濾光片的各項特性，可再細分為抗反射(AR Coating)或增透膜、紅外截止(IR Cut)或熱鏡(Hot Mirror)、紅外穿透(IR Pass)或冷鏡(Cold Mirror)、紫外截止(UV Cut)、 窄波(Band Pass)或窄帶濾光片、長波通(Long Pass)、短波通(Short Pass)濾光片等等。
